簡介
瞬態電壓抑制（TVS）二極體在確保現代汽車電子設備的可靠性和安全性方面發揮著至關重要的作用。這些二極體對滿足ISO 16750-2標準的嚴格要求至關重要，該標準規定了汽車電氣干擾的測試和性能標準。本文探討了TVS二極體在汽車應用中的重要性，並著重於它們在實現ISO 16750-2合規性中的作用。
理解ISO 16750-2及其重要性
什麼是ISO 16750-2？
ISO 16750-2是一個國際標準，指定了車輛電源線上傳導和耦合瞬態的電氣干擾測試方法和要求。這個標準對於確保汽車電子系統能夠承受各種電氣瞬態至關重要，例如由開關操作、負載傾斜及其他典型汽車環境中的干擾所引起的瞬態。
ISO 16750-2的範圍與要求
ISO 16750-2涵蓋了幾種可能影響汽車電子設備性能和可靠性的瞬態干擾。這些干擾包括：
- 脈衝1：模擬由於從電池供電中斷感應負載而引起的瞬態。

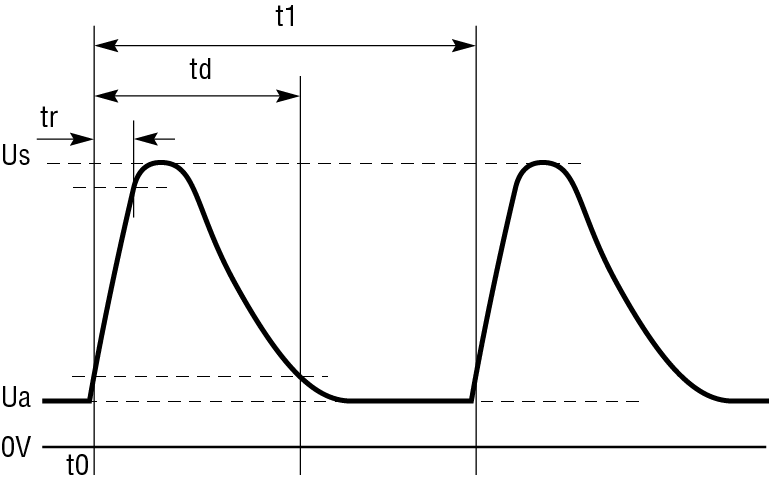

- 脈衝2a/2b：表示由點火電路開路引起的瞬態。
- 脈衝3a/3b：反映由開關過程引起的瞬態。
- 脈衝4：由於在發電機充電時斷開電池所引起的負載傾斜瞬態。
- 脈衝5：在特定情況下會影響電子元件的額外脈衝。
符合ISO 16750-2要求可確保車輛電子系統能夠在現實條件下可靠運行，從而防止可能導致不安全駕駛情況的故障。
TVS二極體在汽車應用中的作用
TVS二極體如何工作
TVS二極體旨在保護敏感的電子元件免受瞬態電壓浪湧的損害。在汽車行業中，這些二極體對於保護如引擎控制單元（ECU）、資訊娛樂系統和先進駕駛輔助系統（ADAS）等系統至關重要。
TVS二極體通過將瞬態電壓夾持在安全範圍內來保護下游元件。當發生瞬態電壓浪湧時，TVS二極體變得高度導電，有效將浪湧短接至地面，防止其到達並損壞受保護的電路。
TVS二極體在ISO 16750-2合規性中的作用
為了滿足ISO 16750-2的要求，TVS二極體必須在汽車電子系統中進行精心選擇和實施。需要考慮的關鍵方面包括：
- 夾持電壓：TVS二極體的夾持電壓必須低於受保護元件的擊穿電壓，但必須足夠高，以允許正常操作。
- 峰值脈衝功率耗散：TVS二極體必須能夠處理ISO 16750-2脈衝定義的瞬態峰值功率。
- 響應時間：TVS二極體需要具備快速響應時間，以便在瞬態浪湧影響受保護的電路之前有效地夾持浪湧電壓。
TVS二極體在汽車系統中的應用
引擎控制單元（ECU）
ECU是現代車輛的大腦，負責管理從燃油噴射到變速控制的各種功能。TVS二極體保護ECU免受在負載卸載或感應開關過程中可能出現的電壓浪湧，確保車輛的平穩與高效運行。
資訊娛樂系統
現代車輛配備了先進的資訊娛樂系統，整合了導航、娛樂和通信功能。TVS二極體可以保護這些系統免受各種來源的瞬態浪湧，包括車輛內部其他電子系統及外部源的干擾。
先進駕駛輔助系統（ADAS）
ADAS技術，如自適應巡航控制、車道偏離警告和自動緊急制動，依賴於一組感測器和電子控制單元。TVS二極體確保這些系統的可靠性和準確性，通過保護它們免受可能影響功能的瞬態擾動。
電力分配系統
車輛的電力分配系統包括電池、發電機和各種電氣分配元件。TVS二極體保護這些系統免受負載卸載和其他高能量事件引發的瞬態，確保所有電子系統穩定供電。
選擇適合的汽車應用TVS二極體
夾持電壓與擊穿電壓
TVS二極體的夾持電壓應足夠低，以保護敏感的電子元件，但也必須足夠高，以避免在正常操作中發生不必要的夾持。擊穿電壓應該與受保護電路的最大操作電壓相匹配。
功率額定
TVS二極體必須具備足夠的功率額定，以處理其預期將遇到的瞬態脈衝的峰值功率。這包括考慮ISO 16750-2定義的脈衝能量內容。
封裝類型
TVS二極體的物理封裝必須與汽車環境相匹配，考慮到溫度範圍、機械壓力和空間限制等因素。
響應時間
快速的響應時間對於有效保護至關重要。TVS二極體必須足夠快，以便在瞬態浪湧對電子電路造成損害之前及時進行夾持。
汽車級可靠性
用於汽車應用的TVS二極體必須符合嚴格的質量和可靠性標準，通常由AEC-Q101（汽車電子理事會針對分立半導體的應力測試認證）指定。
利用TVS二極體確保汽車電子可靠性
理解TVS二極體的關鍵角色
TVS二極體在保護汽車電子系統免受瞬態電壓浪湧方面發揮著不可或缺的作用。符合ISO 16750-2標準對於這些系統的可靠性和安全至關重要，而TVS二極體是達成這一合規要求的關鍵元件。
實現ISO 16750-2合規的步驟
通過理解ISO 16750-2的具體要求並選擇適合的TVS二極體，汽車製造商可以確保其車輛的電子系統具備強大的可靠性，能夠在現代車輛中典型的惡劣電氣環境下運行穩定。這不僅提高了車輛的性能與安全性，還有助於延長汽車電子元件的整體壽命和可依賴性。
TVS二極體在汽車應用中的優勢
- 增強安全性：保護關鍵安全系統免受電氣干擾，確保可靠運行。
- 提高可靠性：防止電子元件損壞，減少故障風險。
- 成本效益：通過保護電子系統，減少保固索賠和修理費用。
- 法規合規：符合國際標準，便於進入全球市場。
結論：未來的汽車電子與TVS二極體
隨著汽車行業隨著技術發展不斷進步，保護電子系統免受瞬態干擾的必要性變得越來越關鍵。TVS二極體在這一保護領域處於前沿，確保車輛能夠滿足ISO 16750-2的嚴格要求。
將TVS二極體整合到汽車電子中，是管理電氣瞬變並實現ISO 16750-2合規性的關鍵策略，最終將使車輛在道路上更加安全和可靠。通過選擇合適的TVS二極體並理解其在瞬變保護中的作用，汽車製造商可以確保其電子系統的長久耐用和可靠性，為未來的汽車創新鋪平道路。
