技术探讨
如果电流超过 IH，但未达到 IT，会发生什么情况？？
这取决于多种因素，例如：
•电流的上升时间
•PPTC 装置暴露在此电流下的时间长短
•环境温度
•PPTC 的初始电阻
PPTC 装置可能出现以下几种行为：
•保持在低阻抗状态
•快速切换到高阻抗状态
•经过一段长时间后转换至高阻抗状态

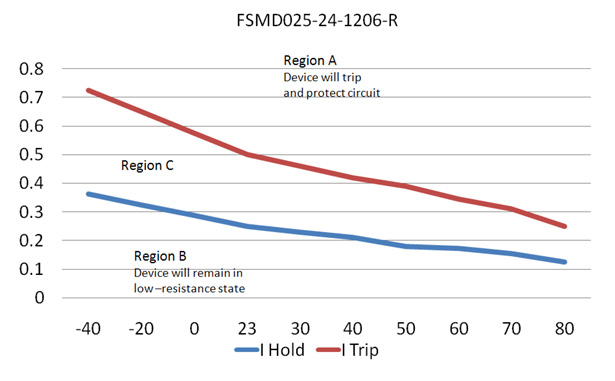

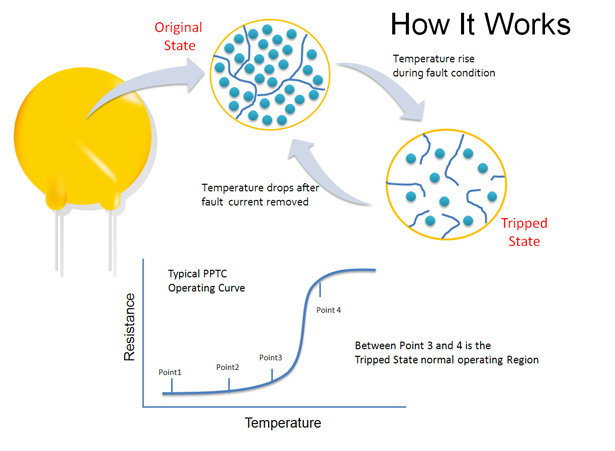

PPTC 保持电流/动作电流与热降额曲线
IH（保持电流）定义为装置在额定温度（23℃）下可持续通过而不动作的最大电流。随着电流接近 IT（动作电流，定义为装置在额定温度下引发动作的最小电流），PPTC 动作的可能性会增加。
在 IH 和 IT 之间的电流范围代表一个装置动作行为无法准确预测的区域（图 1，C 区）。根据 PPTC 装置的初始电阻、环境温度和安装条件，装置可能保持在低阻抗状态并承受该电流，也可能因电流足够高而切换至高阻抗状态。
如果装置在额定温度下运作于超过 IH 但低于 IT 的电流范围内，根据其初始电阻，热量可能仍会在 PPTC 内部逐渐累积，并在经过较长时间后达到动作温度。
FCMOV产品介绍
过电压保护维护现状
压敏电阻器(MOV)一直是过压电路保护的常用解决方案，它具有很高的成本效益，是瞬态浪涌保护的理想选择； 长时间、反复过电压的工作方式会产生过大的电流，从而导致热失控； 然而市场上的热保护替代方案既笨重，价格又昂贵！
压敏电阻器（MOV）也可能受到电网持续异常电压的影响，而不是短暂瞬变。如果压敏电阻承受持续的异常过压、过电流条件（如UL 1449安规规范中所要求的），则压敏电阻可能会进入热控失状态，从而导致过热、冒烟并可能引发火灾，除了赔掉廉价性命，还可能遭遇巨额赔款、诉讼等。 对于符合 UL 1449 的安全规范的合格产品，压敏电阻必须提供一定程度的保护商标失效
模式。 本质就是压敏电阻耐受工频过电压的能力。压敏电阻(MOV)穿能否在低电压系统中耐受工频过电压，关系到用电系统的安全，所以瞬时过压特性是重要的安全特性。如果压敏电阻器无法耐受工频过电压，一定会发生短路和击穿故障，从而导致压敏电阻器(MOV)周围过热而引发火灾，甚者引起。
我们提供的解决方案 – FCMOV
FCMOV是一个PPTC自恢复保险丝和一个压敏电阻器的组合。结合过电流和过电压电路保护，如果受到持续的过电流，这种复合式装置将跳闸开路，从而保护压敏电阻器，并大大降低其风险而避免灾难性的故障。
另外，由于PPTC是一种隐藏感测装置，因此与其他温度感测装置相比，它提供了更准确且更可靠的机制。它抑制高电流涌浪的破坏，除了延长压敏电阻的使用寿命，更延长机器设备的使用寿命。 由于PPTC是一个可重设的电子保护组件，目前故障一旦修复，就会立即重设。在临时故障的情况下，可以大幅缓解维修的需要，目前被广泛使用于工业自动化与城市照明..等相关设备。

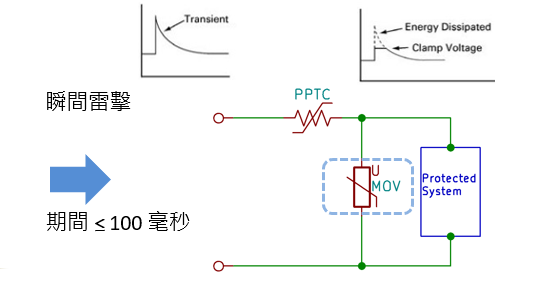

PPTC: 不工作
维持在低电阻值状态，电流让通过。
MOV : 开始工作
电阻值恢复，吸收瞬态状态并将其作为耐热消散。
PPTC : 不工作 → MOV : 开始工作→ 部分工作
温度下降到非灾难性水平，从而防止压敏电阻出现热跑脱(热循环循环)。
FCMOV特點與各MOV比較
一般型压敏电阻(MOV)电压异常状态-10A 实况
过电压保护维护现状
压敏电阻器(MOV)一直是过压电路保护的常用解决方案，它具有很高的成本效益，是瞬态浪涌保护的理想选择； 长时间、反复过电压的工作方式会产生过大的电流，从而导致热失控； 然而市场上的热保护替代方案既笨重，价格又昂贵！
压敏电阻器（MOV）也可能受到电网持续异常电压的影响，而不是短暂瞬变。如果压敏电阻承受持续的异常过压、过电流条件（如UL 1449安规规范中所要求的），则压敏电阻可能会进入热控失状态，从而导致过热、冒烟并可能引发火灾，除了赔掉廉价性命，还可能遭遇巨额赔款、诉讼等。 对于符合 UL 1449 的安全规范的合格产品，压敏电阻必须提供一定程度的保护商标失效
模式。 本质就是压敏电阻耐受工频过电压的能力。压敏电阻(MOV)穿能否在低电压系统中耐受工频过电压，关系到用电系统的安全，所以瞬时过压特性是重要的安全特性。如果压敏电阻器无法耐受工频过电压，一定会发生短路和击穿故障，从而导致压敏电阻器(MOV)周围过热而引发火灾，甚者引起。
FCMOV是一个PPTC自恢复保险丝和一个压敏电阻器的组合。结合过电流和过电压电路保护，如果受到持续的过电流，这种复合式装置将跳闸开路，从而保护压敏电阻器，并大大降低其风险而避免灾难性的故障。
另外，由于PPTC是一种隐藏感测装置，因此与其他温度感测装置相比，它提供了更准确且更可靠的机制。它抑制高电流涌浪的破坏，除了延长压敏电阻的使用寿命，更延长机器设备的使用寿命。 由于PPTC是一个可重设的电子保护组件，目前故障一旦修复，就会立即重设。在临时故障的情况下，可以大幅缓解维修的需要，目前被广泛使用于工业自动化与城市照明..等相关设备。
PPTC: 不工作
维持在低电阻值状态，电流让通过。
MOV : 开始工作
电阻值恢复，吸收瞬态状态并将其作为耐热消散。
PPTC : 不工作 → MOV : 开始工作→ 部分工作
温度下降到非灾难性水平，从而防止压敏电阻出现热跑脱(热循环循环)。
- 复合式组件设计：使用专利聚合物正温度系数热敏电阻器(PPTC)与压敏电阻(MOV)技术
- 标准圆径10、14和20毫米压敏电阻封装
- 整合高水平的过压和过流
- PPTC跳脱时分压
FCMOV vs TMOV vs MOV
一般型压敏电阻(MOV) - 电压异常状态
| FCMOV | Competition TMOV | Regular MOV | |
| Protection Mechanism |
PPTC(Current & Thermal) | TCO(Thermal) | None |
| Reponse Time | Typically < 1 sec (Better) | 2-25 Sec | |
| Safety Level | High | Med | Low |
| Resettable | Yes | No | |
| Cost | Med | High | Low |
| Custom Design | Custom design available | Standard part only |
一般型压敏电阻(MOV)电压异常状态-10A 实况
内建一次性保险管压敏电阻 (TMOV)-电压异常状态
内建一次性保险管压敏电阻 (TMOV) 电压异常状态 – 10A 实际状况
内建一次性保险管压敏电阻 (TMOV) 电压异常状态 – 10A 实际状况
内建一次性保险管压敏电阻 (TMOV) 电压异常状态 – 40A 实际状况
FCMOV复合式压敏电阻-电压异常状态(i)
FCMOV复合式压敏电阻电压异常状态(i)-40A实况
FCMOV复合式压敏电阻电压异常状态(i)-40A实况
FCMOV复合式压敏电阻-电压异常状态(ii)
FCMOV 与 TMOV
过电流保护特性(FCMOV 保护动作较快 & TMOV 保护动作较慢)
FCMOV产品总结
过电流保护特性(FCMOV 保护动作较快 & TMOV 保护动作较慢)
- 采用PPTC专利技术的混合设计
- 标准圆径10、14和20毫米等压敏电阻(MOV)封装
- 高水平的过压和过流集成
- PPTC跳脱时分压
- 可依应用特定需求客制
- 比的典型内建保险管压敏电阻器(TMOV)保护速度更快
- 可重复使用以减少维修工作
- 提供过流保护以延长耐敏电阻及最终产品的使用寿命
FCMOV-T产品介绍
过电压保护维护现状
压敏电阻器(MOV)一直是过压电路保护的常用解决方案，它具有很高的成本效益，是瞬态浪涌保护的理想选择； 长时间、反复过电压的工作方式会产生过大的电流，从而导致热失控； 然而市场上的热保护替代方案既笨重，价格又昂贵！
压敏电阻器（MOV）也可能受到电网持续异常电压的影响，而不是短暂瞬变。如果压敏电阻承受持续的异常过压、过电流条件（如UL 1449安规规范中所要求的），则压敏电阻可能会进入热控失状态，从而导致过热、冒烟并可能引发火灾，除了赔掉廉价性命，还可能遭遇巨额赔款、诉讼等。 对于符合 UL 1449 的安全规范的合格产品，压敏电阻必须提供一定程度的保护商标失效
随着物联网/工业 4.0 时代对数据和分析的新兴需求，凸显了电信和互联工业设备安全的重要性。通过数据和交流线路的过电流、瞬态电压浪涌和此类感应过电流事件可能会导致中断，甚至可能导致系统故障和进一步的火灾隐患。
过电压保护维护现状
压敏电阻器(MOV)一直是过压电路保护的常用解决方案，它具有很高的成本效益，是瞬态浪涌保护的理想选择； 长时间、反复过电压的工作方式会产生过大的电流，从而导致热失控； 然而市场上的热保护替代方案既笨重，价格又昂贵！
压敏电阻器（MOV）也可能受到电网持续异常电压的影响，而不是短暂瞬变。如果压敏电阻承受持续的异常过压、过电流条件（如UL 1449安规规范中所要求的），则压敏电阻可能会进入热控失状态，从而导致过热、冒烟并可能引发火灾，除了赔掉廉价性命，还可能遭遇巨额赔款、诉讼等。 对于符合 UL 1449 的安全规范的合格产品，压敏电阻必须提供一定程度的保护商标失效
随着物联网/工业 4.0 时代对数据和分析的新兴需求，凸显了电信和互联工业设备安全的重要性。通过数据和交流线路的过电流、瞬态电压浪涌和此类感应过电流事件可能会导致中断，甚至可能导致系统故障和进一步的火灾隐患。
我们提供的解决方案 – FCMOV-T

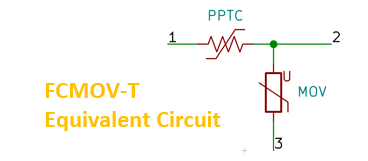

FCMOV-T系列是集成PPTC组件和MOV组件。 结合了过电流和过电压电路保护，PPTC是一种直流感应组件，通过限制过电流来防止MOV 热失控并保持 MOV 的表面温度。
PPTC 可防止高突波能量造成的MOV损坏 ，有助于延长 MOV 及设备的使用寿命。 因为PPTC是一个可回复的组件，一旦当前故障被排除，它就会回复。 在突发故障的情况下，这可以大大减少维修的需要。
PPTC：作动
跳闸至高电阻状态，限制电流。
MOV ：不作动
保持高阻状态。
PPTC：不作动
保持低阻状态，让电流通过
PPTC : 不作动 → 作动
跳转到高电阻状态并抑制通过 MOV 的高电流能量流。
MOV ：作动 → 部分动作
温度下降到非灾难性水平，以防止 MOV 出现热跑脱 (恶性热循环)。。
在长时间/重复的瞬态过压事件中，此复合组件允许 MOV 的能量耗散以热耦合的方式,将热传导至PPTC 组件，从而加快 PPTC 跳脱速度，相较快 10 倍。此外，PPTC 因为动作压制了通过MOV之大电流，因此它可以进一步提高系统安全性,并防止电弧和燃烧发生（火灾危险）。
FCMOV-T特點與2Pro比較
•采用 PPTC 专利技术的复合式设计
•标准 10、14 和 20 毫米 MOV 封装
•高水平的复合式过电压和过电流保护
•PPTC跳脱时可与MOV分压
•可根据特定应用需求进行客制化
•比传统的 TMOV 跳脱保护的速度更快
•可重置(可复式)以减少维修的需要
•提供出色的过电流保护，可延长 MOV 和产品的使用寿命，进一步预防火灾发生的危险。
FCMOV-T 工作原理
Event A:

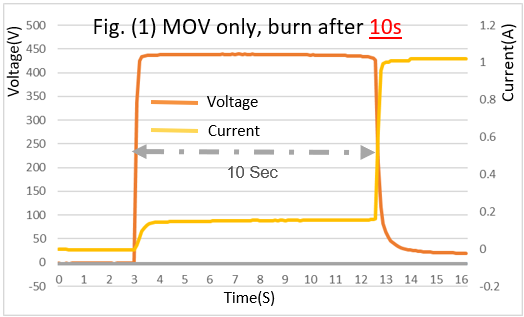

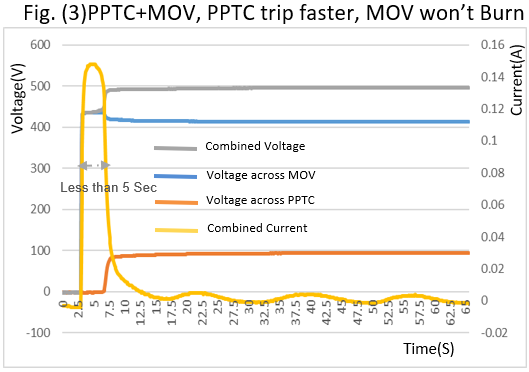

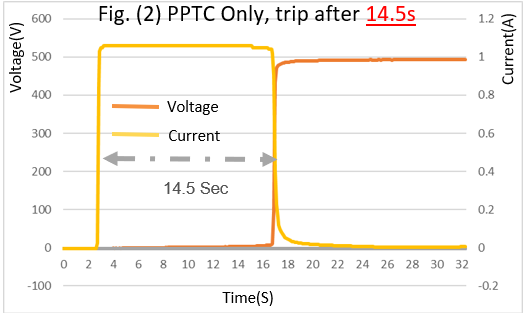

使用PPTC(0.25A/600Vac)和MOV (14D431) 作为两个独立的设备。PPTC 的跳脱时间比 MOV 的故障时间慢，不会保护 MOV。（图1、图2） 一体化结构PPTC跳脱快10倍，MOV不会烧毁。（图 3）
FCMOV-T 工作原理
Event B: 380Vac/1A

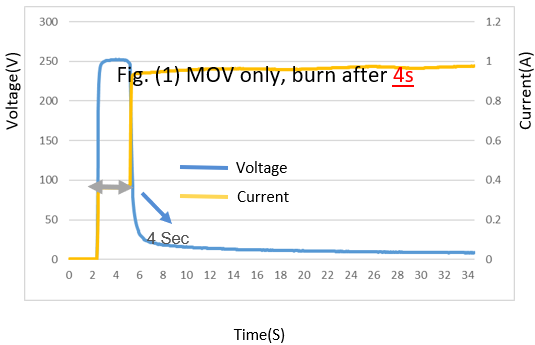

在过压瞬变，如出现下图2所示， 380Vac/1A电压异常，出现单一MOV（10D271）故障，电流从0.36A增加到0.95A； (IHold=0.15A PPTC)
如下图所示，FCMOV-T 系列产品中的 PPTC 发热并跳脱，进入高阻值状态，然后电流从 0.28A 降低到 0.01A，降低了 MOV 故障和潜在电弧与燃烧的风险(火灾)。
MOV 14D431K 500Vdc, 10A 实况
PPTC + MOV 500Vdc, 10A 实况
FCMOV T FCMOV14431T075 500Vdc 10A 实况
FCMOV产品总结
1.高电压等级PPTC组件
FCMOV-T 系列具有领先业界 600V 额定电压 PPTC 技术，符合新一代的通信/通讯和工业应用。
2.结构简单

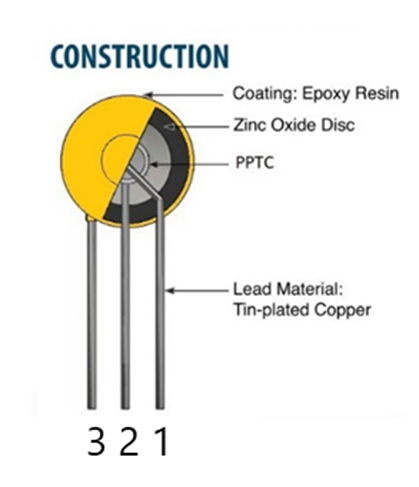

高压PPTC组件与MOV的简单集成结构成为复合式保护组件。
3.快速保护反应机制
一体化结构，MOV保护更快更准确。
4.更好的协调性
PPTC 和 MOV 组件提供协同电路保护。
5.完整的安全认证
完整的 PPTC、MOV 及 复合式产品之安全认证，帮助设备符合全球安全标准。
6.客制化解决方案
提供客制化解决方案，拥有 6 项新专利（12 项专利申请中） 。
FCMOV-T系列是集成PPTC组件和MOV组件。 结合了过电流和过电压电路保护，PPTC是一种直流感应组件，通过限制过电流来防止MOV 热失控并保持 MOV 的表面温度。
PPTC 可防止高突波能量造成的MOV损坏 ，有助于延长 MOV 及设备的使用寿命。 因为PPTC是一个可回复的组件，一旦当前故障被排除，它就会回复。 在突发故障的情况下，这可以大大减少维修的需要。

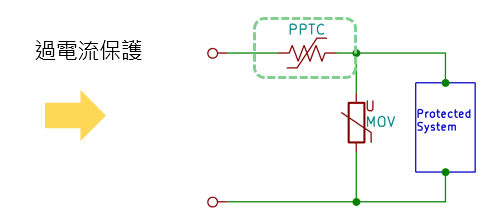

PPTC：作动
跳闸至高电阻状态，限制电流。
MOV ：不作动
保持高阻状态。
PPTC：不作动
保持低阻状态，让电流通过
MOV ：作动
电阻下降，吸收瞬态电压和能量并将其作为热量耗散。
电阻下降，吸收瞬态电压和能量并将其作为热量耗散。

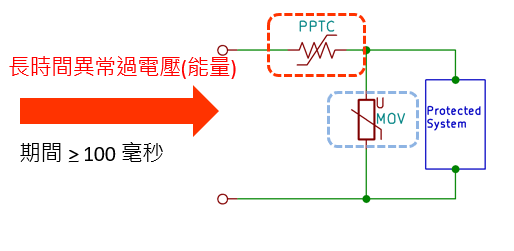

PPTC : 不作动 → 作动
跳转到高电阻状态并抑制通过 MOV 的高电流能量流。
MOV ：作动 → 部分动作
温度下降到非灾难性水平，以防止 MOV 出现热跑脱 (恶性热循环)。。
在长时间/重复的瞬态过压事件中，此复合组件允许 MOV 的能量耗散以热耦合的方式,将热传导至PPTC 组件，从而加快 PPTC 跳脱速度，相较快 10 倍。此外，PPTC 因为动作压制了通过MOV之大电流，因此它可以进一步提高系统安全性,并防止电弧和燃烧发生（火灾危险）。
FCMOV-T特點與2Pro比較
•标准 10、14 和 20 毫米 MOV 封装
•高水平的复合式过电压和过电流保护
•PPTC跳脱时可与MOV分压
•可根据特定应用需求进行客制化
•比传统的 TMOV 跳脱保护的速度更快
•可重置(可复式)以减少维修的需要
•提供出色的过电流保护，可延长 MOV 和产品的使用寿命，进一步预防火灾发生的危险。
| FCMOV-T | 2Pro | |
| 保护机制 | PTC (过电流保护 & 热保护) | PTC (过电流保护 & 热保护) |
| 安规标准 | ✓复合组件 UL 1449, Type 4CA ✓PPTCs 全球安规标准 UL1434, UL497A(600Vac), IEC- 60730, IEC-60738,IEC-62319 ✓MOVs gl全球安规标准 UL1449 TYPE 5 |
✓复合组件 N/A ✓PPTCs 全球安规标准 UL1434 , UL497A ✓MOVs 全球安规标准 UL1449 |
| 客制化设计 | 客制化设计 | 仅提供标准品 |
Event A:
使用PPTC(0.25A/600Vac)和MOV (14D431) 作为两个独立的设备。PPTC 的跳脱时间比 MOV 的故障时间慢，不会保护 MOV。（图1、图2） 一体化结构PPTC跳脱快10倍，MOV不会烧毁。（图 3）
FCMOV-T 工作原理
Event B: 380Vac/1A
在过压瞬变，如出现下图2所示， 380Vac/1A电压异常，出现单一MOV（10D271）故障，电流从0.36A增加到0.95A； (IHold=0.15A PPTC)
如下图所示，FCMOV-T 系列产品中的 PPTC 发热并跳脱，进入高阻值状态，然后电流从 0.28A 降低到 0.01A，降低了 MOV 故障和潜在电弧与燃烧的风险(火灾)。
MOV 14D431K 500Vdc, 10A 实况
PPTC + MOV 500Vdc, 10A 实况
FCMOV T FCMOV14431T075 500Vdc 10A 实况
FCMOV产品总结
1.高电压等级PPTC组件
FCMOV-T 系列具有领先业界 600V 额定电压 PPTC 技术，符合新一代的通信/通讯和工业应用。
2.结构简单
高压PPTC组件与MOV的简单集成结构成为复合式保护组件。
3.快速保护反应机制
一体化结构，MOV保护更快更准确。
4.更好的协调性
PPTC 和 MOV 组件提供协同电路保护。
5.完整的安全认证
完整的 PPTC、MOV 及 复合式产品之安全认证，帮助设备符合全球安全标准。
6.客制化解决方案
提供客制化解决方案，拥有 6 项新专利（12 项专利申请中） 。
